Reaktancja pojemnościowa to miara oporu elektrycznego kondensatora w obwodach prądu zmiennego. Oznaczana symbolem Xc, określa jak skutecznie kondensator przeciwstawia się przepływowi prądu zmiennego. Jest to zjawisko kluczowe w elektronice. Zależy głównie od dwóch czynników. Pierwszym jest częstotliwość prądu. Drugim pojemność samego kondensatora.
W praktyce, im wyższa częstotliwość prądu, tym mniejsza reaktancja. To sprawia, że kondensator przepuszcza łatwiej prądy zmienne o wysokich częstotliwościach. Wartość reaktancji wyrażamy w omach (Ω), podobnie jak w przypadku rezystancji.
Najważniejsze informacje:- Reaktancja pojemnościowa jest zawsze ujemna
- Zmniejsza się wraz ze wzrostem częstotliwości prądu
- Obliczamy ją ze wzoru Xc = 1/(2πfC)
- Jest kluczowym parametrem w układach RLC
- Wpływa na przepływ prądu zmiennego przez kondensator
- Jest odwrotnie proporcjonalna do pojemności kondensatora
- Wartość podawana jest w omach (Ω)
Co to jest reaktancja pojemnościowa?
Reaktancja pojemnościowa to wielkość fizyczna określająca opór kondensatora względem prądu zmiennego. Jest kluczowym parametrem w układach elektronicznych, który bezpośrednio wpływa na przepływ prądu. Reaktancja kondensatora zmienia się wraz z częstotliwością sygnału.
W praktycznym zastosowaniu, reaktancja pojemnościowa kondensatora pozwala określić, jak skutecznie element będzie blokował przepływ prądu zmiennego. Jest to szczególnie istotne przy projektowaniu filtrów i układów rezonansowych. Wartość ta jest zawsze ujemna, co wyróżnia ją od innych rodzajów oporu elektrycznego.

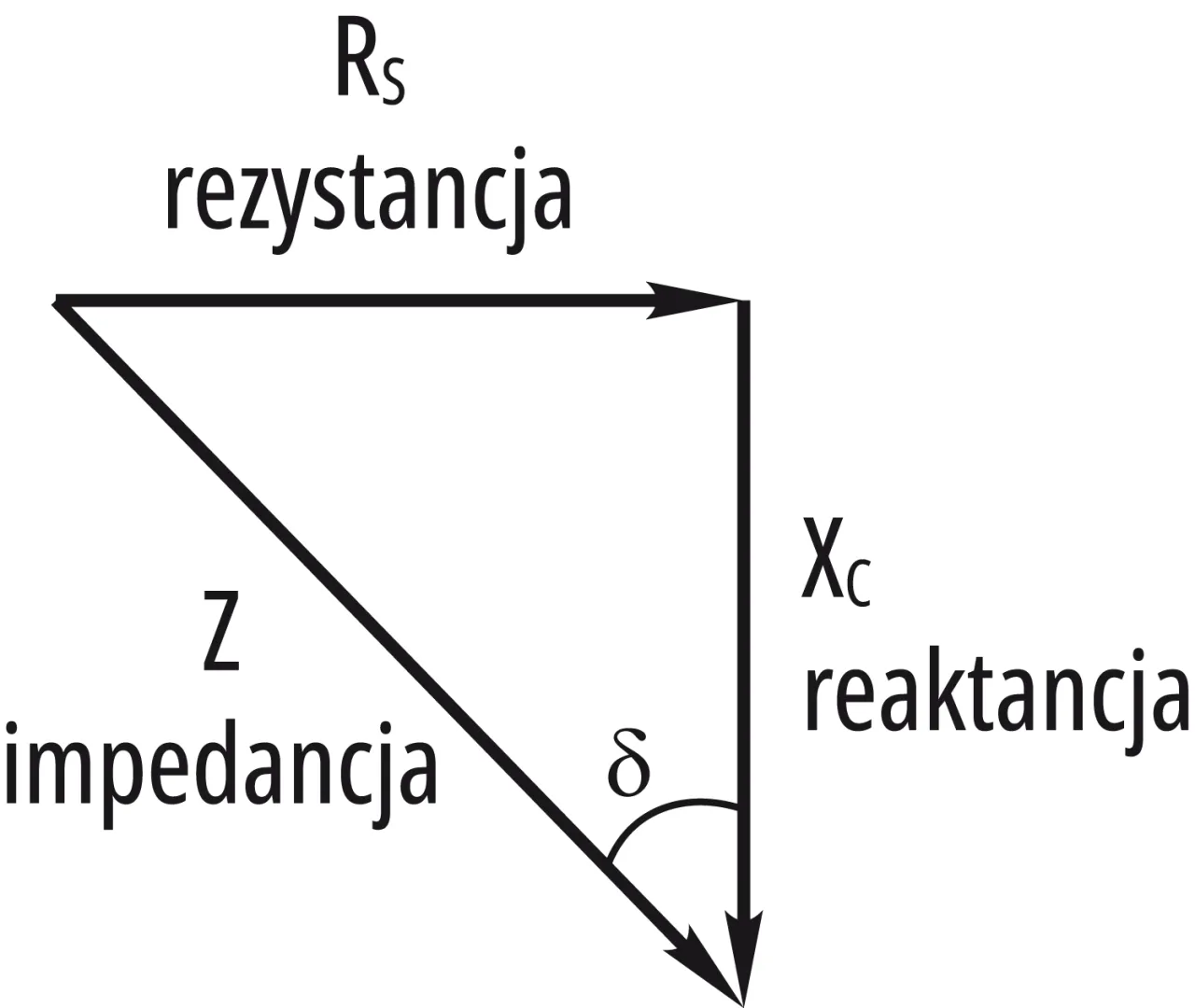

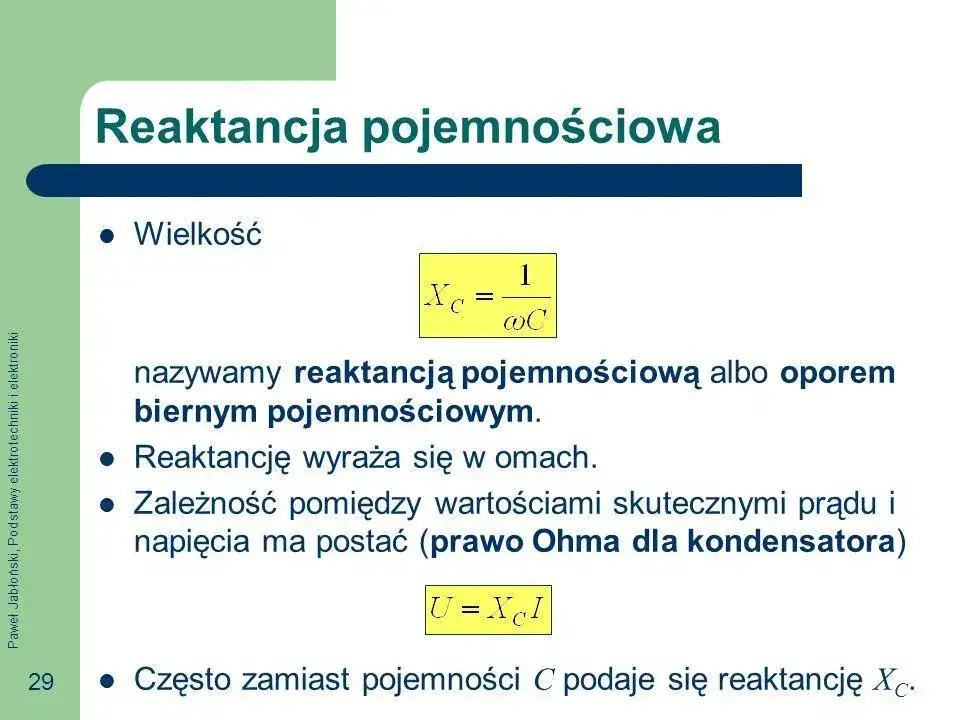

Wzór na reaktancję pojemnościową kondensatora
Jak obliczyć reaktancję pojemnościową? Wykorzystujemy do tego podstawowy wzór, który uwzględnia częstotliwość prądu oraz pojemność kondensatora.
- Xc - reaktancja pojemnościowa [Ω]
- f - częstotliwość prądu [Hz]
- C - pojemność kondensatora [F]
- π - stała matematyczna (≈ 3,14)
Wzór ma postać Xc = 1/(2πfC). Zależność między zmiennymi jest odwrotnie proporcjonalna. Im większa częstotliwość lub pojemność, tym mniejsza reaktancja.
Czytaj więcej: Jak stworzyć minimalistyczne wnętrze z charakterem? Rady eksperta
Jednostki reaktancji pojemnościowej
Reaktancja pojemnościowa wyrażana jest w omach (Ω). Ta jednostka jest spójna z układem SI i pozwala na bezpośrednie porównanie z rezystancją.
W praktycznych zastosowaniach często spotyka się wartości od kilku do kilkuset omów. Większe wartości występują przy niskich częstotliwościach.
| Częstotliwość | Pojemność | Reaktancja |
| 50 Hz | 1 µF | 3183 Ω |
| 1 kHz | 1 µF | 159 Ω |
| 10 kHz | 1 µF | 15.9 Ω |
Jak obliczyć reaktancję pojemnościową?
Przykład obliczenia reaktancji pojemnościowej najlepiej zobrazuje praktyczne zastosowanie wzoru. Załóżmy, że mamy kondensator o pojemności 10 µF pracujący w obwodzie o częstotliwości 50 Hz.
Krok 1: Zamieniamy pojemność na jednostkę podstawową: 10 µF = 10 × 10^-6 F
Krok 2: Podstawiamy do wzoru Xc = 1/(2πfC): Xc = 1/(2 × 3,14 × 50 × 10 × 10^-6)
Reaktancja pojemnościowa w tym przypadku wynosi 318,3 Ω. Jest to typowa wartość dla kondensatorów stosowanych w instalacjach elektrycznych.
Od czego zależy reaktancja pojemnościowa?
Częstotliwość prądu ma kluczowy wpływ na reaktancję kondensatora. Im wyższa częstotliwość, tym niższa wartość reaktancji.
Przy bardzo wysokich częstotliwościach reaktancja staje się pomijalnie mała. Kondensator zaczyna zachowywać się jak zwarcie.
Zwiększenie częstotliwości dziesięciokrotnie powoduje dziesięciokrotne zmniejszenie reaktancji. Ta zależność ma charakter hiperboliczny.
Pojemność kondensatora również determinuje wartość reaktancji. Im większa pojemność, tym mniejsza reaktancja.
Podwojenie pojemności skutkuje zmniejszeniem reaktancji o połowę. Jest to podstawowa zasada projektowania układów RC.
Znaczenie reaktancji w układach RLC
Reaktancja pojemnościowa w układzie RLC wpływa na charakterystykę częstotliwościową obwodu. W połączeniu z reaktancją indukcyjną cewki tworzy układy rezonansowe. Zastosowanie reaktancji pojemnościowej umożliwia filtrację sygnałów.
Układy RLC wykorzystują zjawisko rezonansu do selektywnego wzmacniania lub tłumienia sygnałów. Właściwy dobór wartości reaktancji pozwala uzyskać pożądane charakterystyki. Te właściwości są kluczowe w elektronice.
- Filtracja sygnałów AC
- Obwody rezonansowe
- Układy dopasowania impedancji
- Kompensacja mocy biernej
- Obwody separujące składową stałą
Wpływ temperatury na reaktancję pojemnościową
Temperatura wpływa na właściwości dielektryka kondensatora. Zmiana temperatury może powodować wahania pojemności.
Różne typy kondensatorów wykazują różną czułość na zmiany temperatury. Kondensatory ceramiczne są szczególnie wrażliwe na wahania temperatury.
Przy projektowaniu precyzyjnych układów należy uwzględnić współczynnik temperaturowy kondensatorów. Warto wybierać komponenty o niskim współczynniku temperaturowym. W krytycznych aplikacjach może być konieczne zastosowanie stabilizacji termicznej.
Zastosowanie i obliczanie reaktancji pojemnościowej - najważniejsze aspekty
Reaktancja pojemnościowa stanowi fundamentalny parametr w elektronice, określający opór kondensatora względem prądu zmiennego. Jej wartość obliczamy ze wzoru Xc = 1/(2πfC), gdzie kluczowe znaczenie mają częstotliwość prądu oraz pojemność kondensatora. Znajomość tych zależności jest niezbędna przy projektowaniu układów elektronicznych.
W praktycznych zastosowaniach, wartość reaktancji kondensatora może wahać się od kilku do kilkuset omów. Zależy ona odwrotnie proporcjonalnie od częstotliwości - im wyższa częstotliwość, tym niższa reaktancja. Ta właściwość jest szczególnie istotna w układach RLC, gdzie reaktancja wpływa na charakterystykę częstotliwościową i możliwości filtracji sygnałów.
Projektując układy elektroniczne, należy pamiętać o wpływie temperatury na reaktancję pojemnościową kondensatora. Dobór odpowiedniego typu kondensatora i uwzględnienie warunków pracy pozwoli uzyskać stabilne i przewidywalne parametry układu. To kluczowe dla zapewnienia niezawodnego działania urządzeń elektronicznych.
